Здравствуй, друг! Оптический прицел, или просто «оптика», как мы выяснили в предыдущей статье, является одним из обязательных атрибутов современного высокоточного стрелкового комплекса. Времена, когда была актуальна стрельба с открытых прицельных приспособлений, давно канули в лету. Современная снайперская винтовка фактически бесполезна без подходящего оптического прицела (ссылка на магазин). В этой статье мы поможем тебе разобраться, какие бывают оптические прицелы, чем отличаются угловые единицы измерения MOA и MRAD (или Mil), какая нужна кратность и для чего, что такое первая фокальная плоскость (First Focal Plane или FFP) и вторая фокальная плоскость (Second Focal Plane или SFP) и какая нужна именно тебе. Какие бывают прицельные сетки и под какие задачи. Какой нужен запас поправок, что это такое и для чего. Интересно? Приступаем!
Винтовка СВЛ-3 «Возмездие» в новейшем дальнобойном калибре 33XC от Lobaev Arms
Пожалуй, наиболее распространенная ошибка среди новичков в высокоточной стрельбе, которую я видел - это когда человек приобретает винтовку, а прицел докупается, что называется, по принципу – «на сдачу». Из тех средств, что остались после приобретения самой винтовки. Иногда бывает так, что средств этих относительно мало и прицел берется вообще по принципу «какой есть». Затем человек тратит огромное количество средств на патроны, прежде чем начинает понимать, что данный прицел фактически не позволяет в полной мере реализовать возможности стрелкового комплекса. В итоге покупка по факту оказывается дороже, чем могла бы быть, подойди он к этому вопросу более осознанно. Нам с тобой следует сразу понять, что выбор оптического прицела - это точно такой же серьезный шаг, как и выбор непосредственно винтовки. Более того, исходя из собственного опыта и опыта многих коллег-стрелков, могу отметить, что винтовки и калибры у тебя будут периодически меняться, а прицел – останется. Поэтому давай сразу серьезно подходить к его выбору.
Итак, первое, в чем мы с тобой разберемся - это угловые единицы измерения MOA и MRAD (или Mil). Практически всегда на сайте онлайн-магазина или просто в описании прицела в поисковике ты можешь встретить эти пока не понятные тебе аббревиатуры - MOA и MRAD/Mil. Так же очень часто они указываются на барабанах ввода поправок самого прицела:

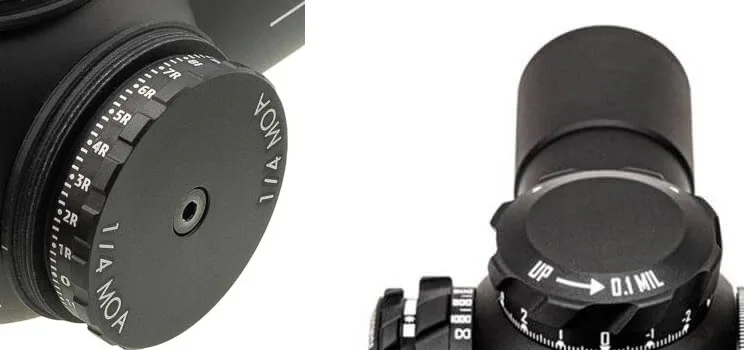

Обозначения «MOA» и «MIL» на барабанах прицелов
Давай попробую объяснить простым и понятным языком, не углубляясь в дебри физики и механики. В одной из следующих статей мы с тобой обязательно разберем базовые принципы баллистики, пока же тебе просто нужно понять, что пуля, покинувшая канал ствола, не летит к своей цели подобно лазерному лучу. На пулю, как и на любой физический объект на поверхности нашей планеты, действуют определенные физические законы. Да, тут самое время вставить ту самую шутку про единственные законы, которые не может нарушить человек, - законы физики. 😊 В том числе на пулю действует и закон притяжения. Иными словами, пуля на своем пути к цели постоянно снижается к земле, пока и вовсе не упадет на нее. Соответственно, чтобы попасть в цель, расположенную на дальней дистанции, нужно стрелять с некоторым углом возвышения ствола винтовки над целью и пуля, как мы уже сказали выше, полетит не по прямой, а по параболе, где конечной точкой станет наша цель.

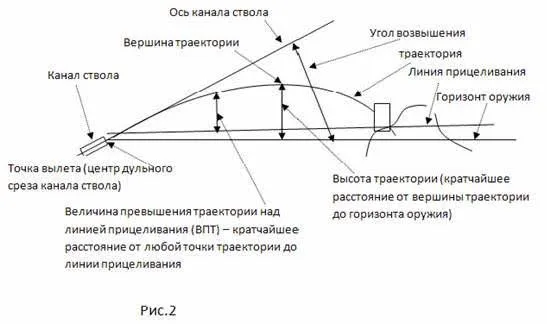

Траектория полета пули и прицеливания
Так как же нам понять, какой угол возвышения нужен в том или ином случае, чтобы попасть в цель? В этом нам с тобой поможет специальный баллистический калькулятор, о котором мы обязательно поговорим чуть позже. Пока следует знать, что калькулятор в результате расчета баллистики предложит нам определенное значение поправки, которую мы, при помощи барабана, должны будем ввести в свой оптический прицел. Поправка вводится при помощи щелчков барабана прицела. У стрелков это называется «клики». Например, может прозвучать: «32 клика вверх!». Это значит, что стрелок должен произвести 32 клика барабаном вверх (отметки вверх (Up) и вниз (Down) всегда есть на барабанах, не волнуйся, не запутаешься). Переходим к сути вопроса! Данные «клики» или щелчки барабана как раз и производятся в угловых величинах - MOA и MRAD (или Mil). На фото представлен один из топовых брендов на рынке оптических прицелов, представленный в нашем магазине – ZCO (Zero Compromise)

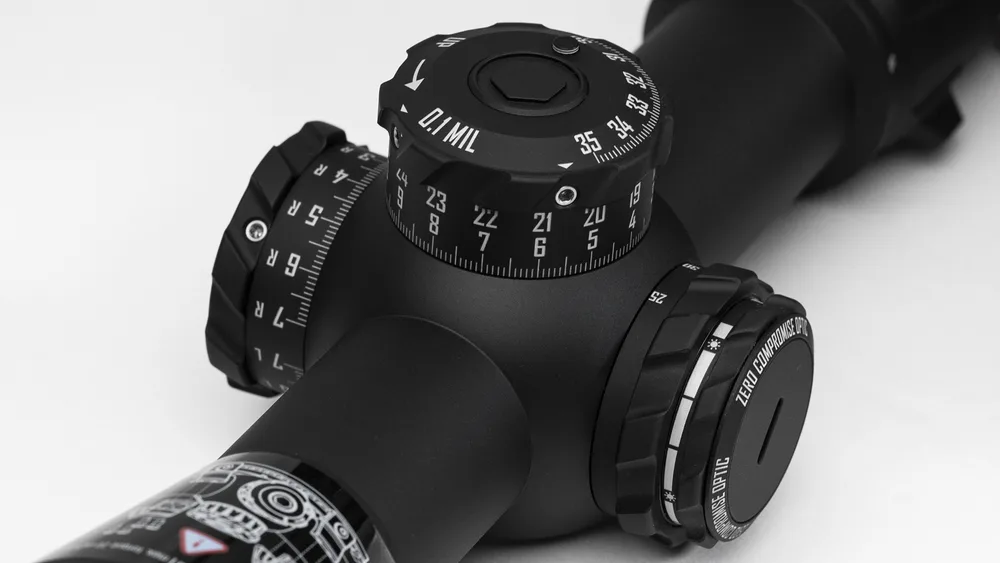

Прицел Zero Compromise
Опять же, попробуем простым языком, самое основное и важное для тебя на данном этапе. MOA – дюймовая система измерения. MRAD (или Mil, что одно и то же) – метрическая система измерения. Пожалуй, это ключевое для тебя, уважаемый читатель. С метрической системой угловых величин все ясно и понятно. Почти у всех современных прицелов (ссылка на прицел в магазине), которые работают в МРАДАх (Или Милах), 1 клик барабана прицела равен 1 сантиметру на дистанции в 100 метров, 2 сантиметрам на дистанции в 200 метров, 3 сантиметрам на дистанции в 300 метров, 4 на 400, 5 на 500, 6 на 600, ну и так далее - геометрическая прогрессия, ясная и понятная, не так ли? Можно легко ориентироваться. А вот если мы начнем рассматривать дюймовую систему, MOA – ох, уже сложно… Там один клик прицела чаще всего равен 0.25 МОА. Что это? Условно, 1 MOA – это 1 дюйм. Соответственно 1 клик прицела равен четверти дюйма (2.9 сантиметра) на дистанции в 100 ярдов (91,4 метра). Уже сложно, да? Дальше продолжать? Думаю – не стоит! Иными словами, для русского человека, привычнее метрическая система угловых величин, так как мы в ней живем. Значит, наш с тобой выбор однозначен – MRAD (Milliradian/mil – условно, это одно и тоже). Так же стоит добавить, что в современном мире прицелы в милах/мрадах – фактически полностью вытеснили с рынка прицелы в моа.

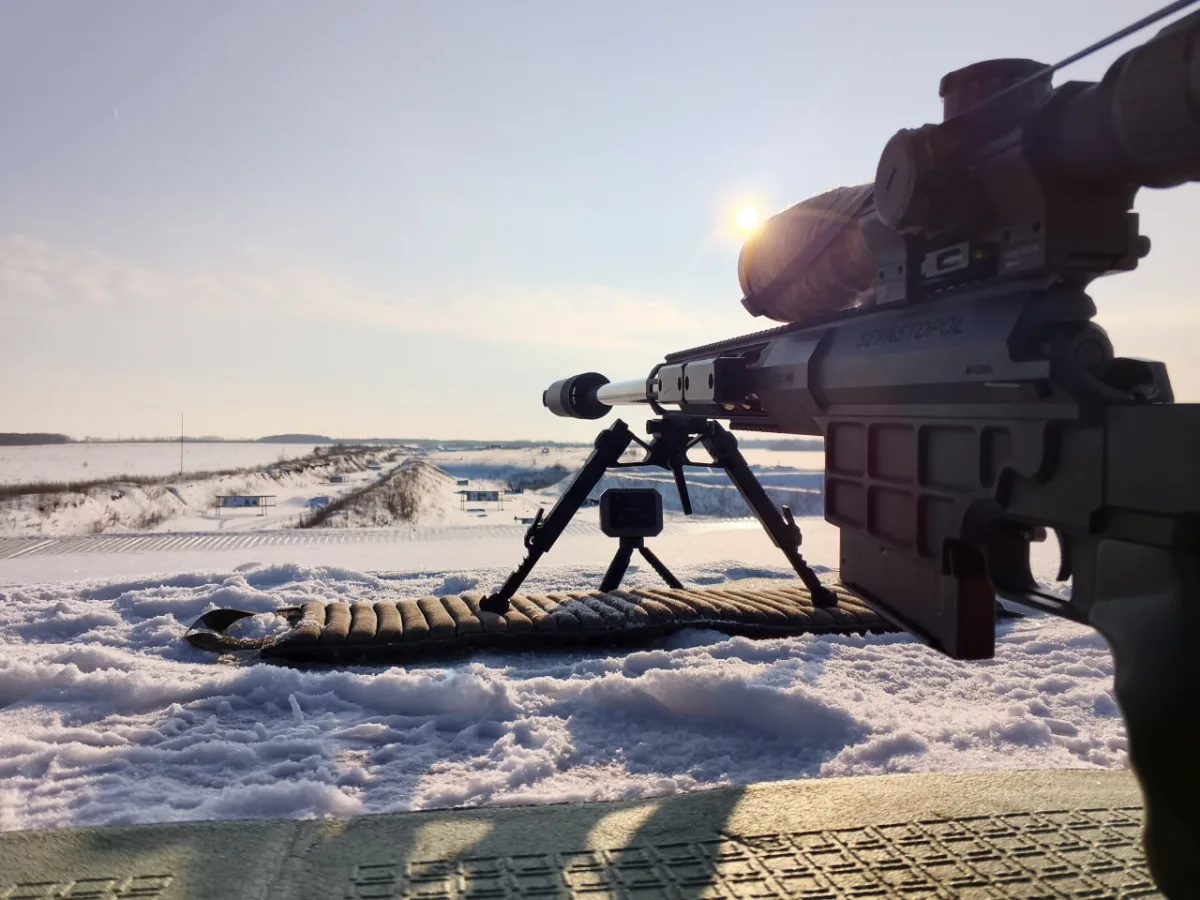

DXL-4 «Севастополь» в калибре 375 CheyTac и прицелом ZCO 5-27 Покоритель дальних рубежей!
Итак, с единицами ввода поправок разобрались. Переходим к следующему пункту на повестке дня – фокальная плоскость. Обещаю, тут будет чуть проще! Мы так же не станем углубляться в технические детали работы линз оптического прицела, иначе статья будет раздута до безобразия, а перейдем сразу к ключевым отличиям. У любого оптического прицела есть определенная прицельная сетка, благодаря которой мы осуществляем прицеливание (подробно о сетках – чуть позже в этой статье). На фото сетка прицела Mil-XT прицела NightForce NX8 4-32

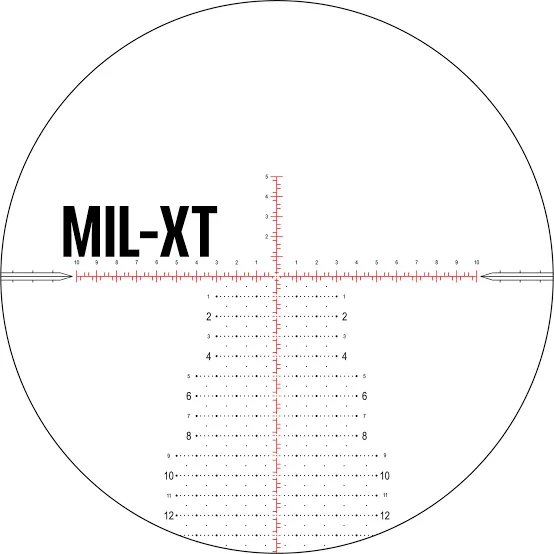

Сетка Mil-XT
Любая прицельная сетка, подобно обычной линейке, размечена угловыми величинами. Разметка на сетке служит для многих целей, таких как определение дистанции до цели, измерение расстояния, стрельба выносом по сетке (подробнее об этом в статье посвященной снайпингу). Пример: мы произвели выстрел в нашу цель. Видим, что промахнулись, но отчетливо зафиксировали след промаха в виде столба пыли рядом с целью (на стрелковом жаргоне это называется «всплеск»). Благодаря разметке сетки прицеливания, мы можем совершенно точно измерить расстояние от точки прицеливания на мишени до промаха. Просто наводим прицел на цель, совершенно так же, как было во время выстрела и по разметке линий сетки считаем величину промаха в угловых единицах. Затем либо вводим полученное значение в барабан прицела, либо осуществляем выстрел выносом. Теперь непосредственно про различия. У прицелов, у которых сетка расположена в первой фокальной плоскости (First Focal Plane или FFP), при изменении кратности (увеличении/уменьшении) картинки размер сетки так же меняется непосредственно с общей кратностью. Благодаря этому, у нас на любой кратности прицела значение прицельной сетки всегда верное, и мы можем полноценно работать с прицелом на любой его рабочей кратности. Это плюс! Минусы: на совсем маленькой кратности (максимальное уменьшение) сетка может быть едва заметной и читаемой, и наоборот, на высокой кратности (максимальное увеличение), сетка может быть очень толстой и перекрывать собой точку прицеливания. Но! Сразу стоит отметить, что минимальными и максимальными значениями кратности крайне мало кто пользуется вообще. Минимальная кратность, например, может служить только для поиска цели, но не для стрельбы непосредственно. А максимальная кратность служит, как правило, для точной идентификации цели, но опять же – не для стрельбы. Подробнее расскажу чуть позже, в этой статье. В основном стрельба ведется на средней кратности - более универсальный вариант.

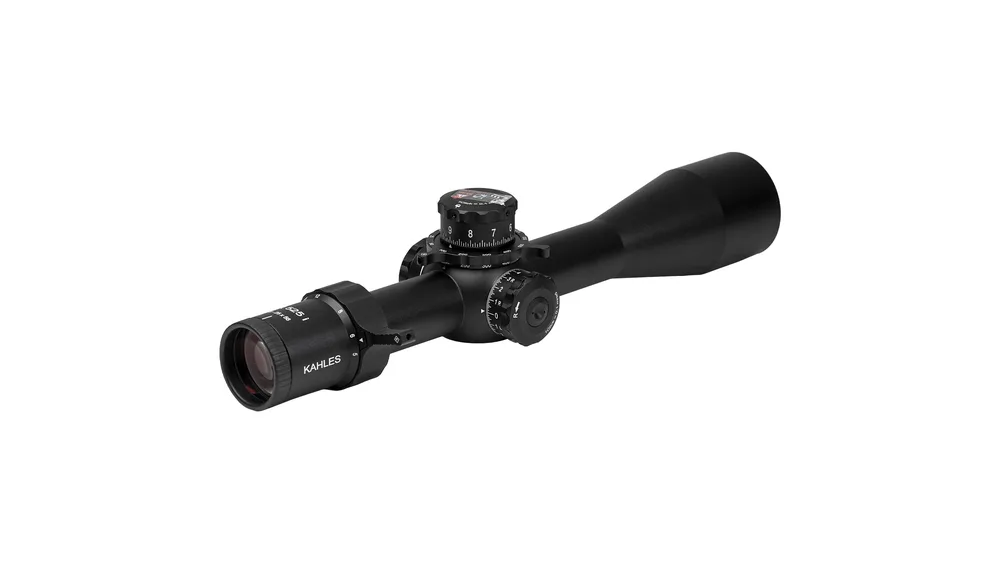

Оптический прицел Kahles K525i 5-25x56 DLR CCW RSW
Соответственно, у прицелов, у которых сетка расположена во второй фокальной плоскости (Second Focal Plane или SFP), при изменении кратности прицела размер сетки не меняется и остается постоянным. Это значит, что значения разметки самой сетки являются верными только на одной, строго фиксированной кратности. Обычно производитель прицела всегда указывает кратность, на которой значения сетки верны. Например, прицел имеет кратность от 5 до 25, и его сетка расположена во второй фокальной плоскости. Это значит, что минимальное увеличение картинки у нас составляет х5, а максимальное х25. А сетка, по заявлению производителя, откалибрована на кратность х15. Это говорит о том, что мы точно можем с ней работать на кратности х15, но с уменьшением или увеличением значения кратности значения разметки сетки будут неверны и будут показывать некорректные данные.
Ключевое, что стоит усвоить тут: у FFP работать можно на любой кратности, у SFP работать можно только на одной кратности. Это КРАЙНЕ неудобно. Так же стоит отметить, что в современном стрелковом мире прицелы с сеткой во второй фокальной плоскости (SFP) фактически вымерли. Их осталось совсем мало, в основном для узкоспециализированных дисциплин. Продолжение скоро следует!
